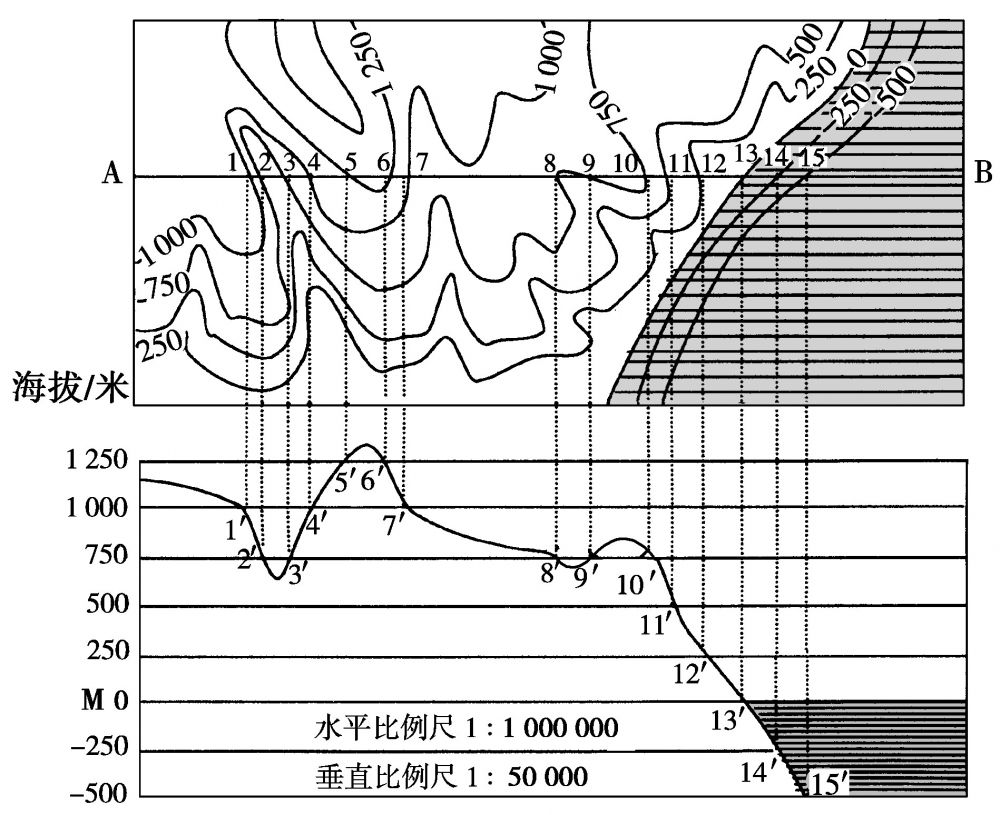

三、地形剖面圖

1.概念：地形剖面圖指沿地表某一直線方向上的垂直剖面圖，以顯示剖面線上斷面地勢起伏狀況。

2.意義：地形剖面圖是在等高線地形圖的基礎上繪制的。它在平整土地，修建渠道，建筑鐵路、公路和其他工程時，可作為計算土石方量的依據。

3.比例尺：地形剖面圖有水平比例尺和垂直比例尺；水平比例尺往往與原圖比例尺 一致，垂直比例尺可根據要求確定。

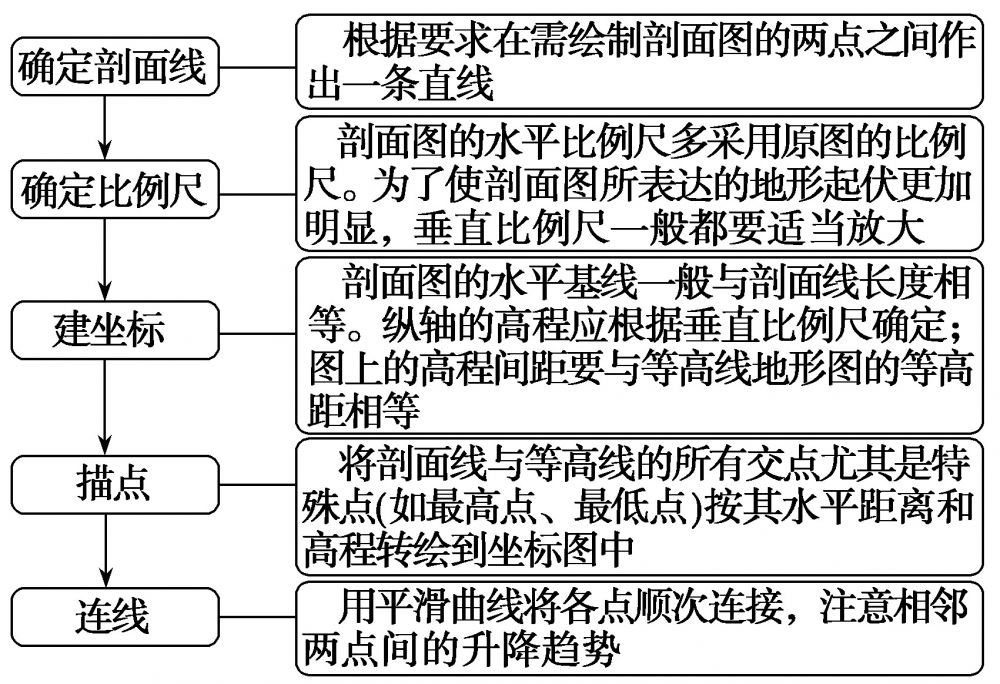

4.地形剖面圖的繪制步驟

5.應用

（1）判斷地勢的高低起伏

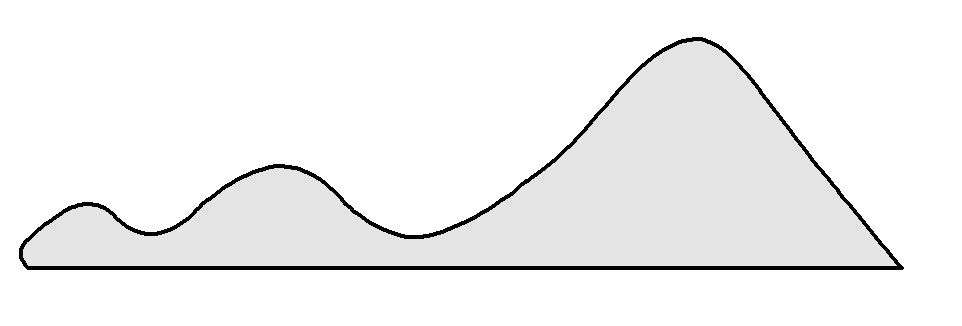

如下圖，地勢的高低起伏和坡度陡緩一目了然。

（2）確定是否通視

通視問題可通過作地形剖面圖來解決。如果過已知兩點作的地形剖面圖無障礙物(如山地或山脊)阻擋，則兩地可互相通視。常見的有以下兩種情況：

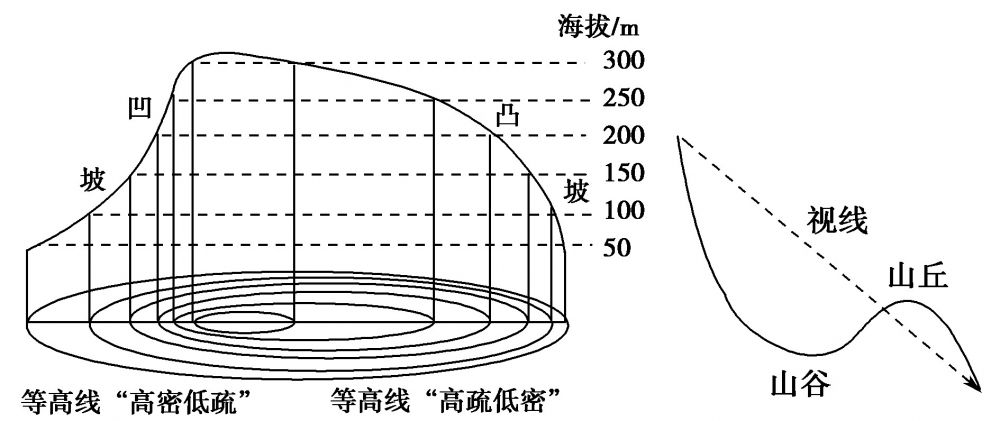

①根據坡度陡緩情況。注意“凹形坡”與“凸形坡”的不同。從山頂向四周，等高線先密后疏，為“凹形坡”，可通視；等高線先疏后密，為“凸形坡”，“凸形坡”容易擋住人們的視線。

②是否穿越凸起地形。如果穿越凸起地形，即使凸起部分海拔低于其中一個觀測點，但由于其先上升后下降的地勢，也可能因阻擋而無法通視。
